DFM-Prüfung CAD-Dateien: Checkliste

Eine DFM-Prüfung (Design for Manufacturing) klärt, ob ein Teil aus einer Kunden-CAD-Datei so gefertigt werden kann, wie es konstruiert wurde, und zu welchem Aufwand. Wer CAD-Dateien vor dem Angebot prüft, vermeidet falsche Preise, Rückfragen nach Auftragsannahme und Ausschuss in der Fertigung. In diesem Leitfaden finden Sie die häufigsten Fehler in Kundendateien, eine praxistaugliche Checkliste und einen Ablauf, mit dem Ihr Team Probleme bereits beim Hochladen erkennt.

Sie betreiben einen Fertigungsbetrieb? Mit SeekMake bekommen Ihre Kunden Sofortangebote direkt auf Ihrer Website.

SeekMake entdecken

Warum fehlerhafte CAD-Dateien Lohnfertiger Geld kosten

Fehler in der Konstruktion zeigen sich selten beim Kunden, sondern fast immer in Ihrer Werkstatt. Je später ein Problem auffällt, desto teurer wird es. Typische Kostenstellen sind:

Zeit in der Arbeitsvorbereitung: Jemand öffnet die Datei, misst nach, sucht den Fehler und schreibt dem Kunden.
Falsch kalkulierte Angebote: Ein Teil mit unrealistischen Toleranzen wird wie ein Standardteil kalkuliert, die Marge ist weg.
Verzögerte Lieferzeit: Jede Rückfrage verschiebt den Start der Fertigung um Stunden oder Tage.
Ausschuss und Nacharbeit: Ein Blechteil ohne Freischnitt reißt beim Biegen, ein 3D-Druck mit zu dünnen Wänden bricht beim Entfernen der Stützen.
Verlorene Aufträge: Wer zu lange für ein Angebot braucht, verliert den Kunden an einen schnelleren Anbieter.

Beispiel: Wenn Ihr Team pro Woche 20 problematische Dateien bearbeitet und für jede davon 15 Minuten mit Prüfen und Rückfragen verbringt, sind das rund 5 Stunden pro Woche, also etwa 250 Stunden im Jahr, die nicht in die Fertigung fließen.

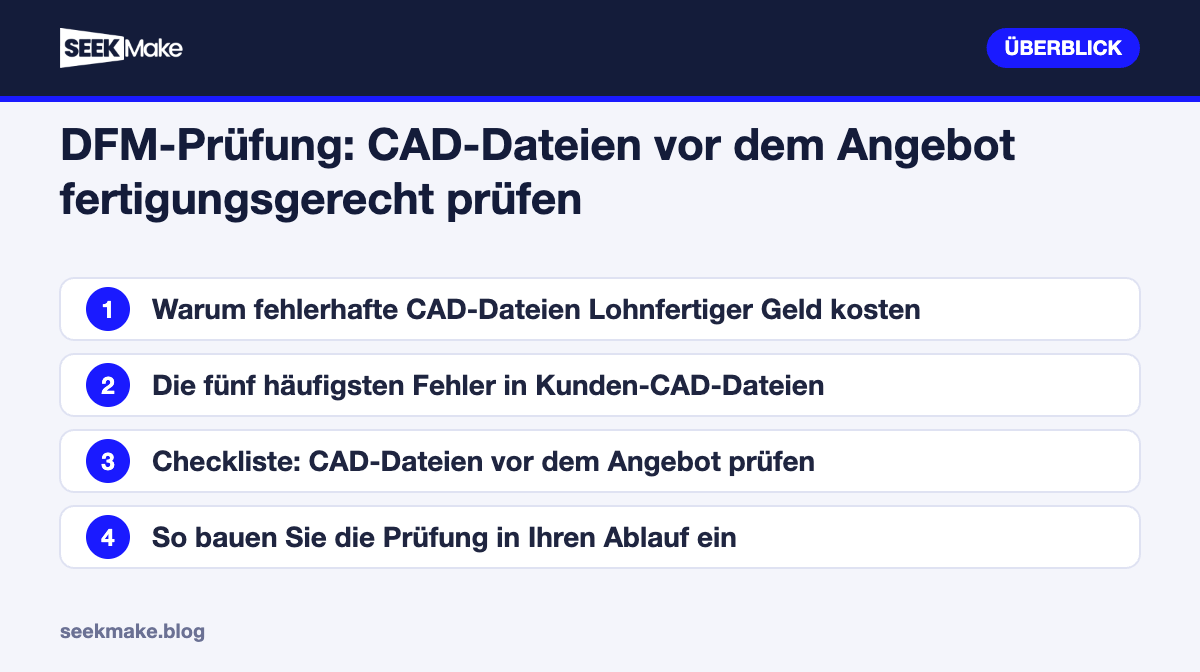

Die wichtigsten Punkte dieses Ratgebers auf einen Blick.

Die fünf häufigsten Fehler in Kunden-CAD-Dateien

1. Nicht-mannigfaltige Netze (non-manifold) in STL-Dateien

Ein STL-Netz muss geschlossen und eindeutig sein: Jede Kante gehört zu genau zwei Dreiecken, die Normalen zeigen nach außen, und es gibt keine Selbstüberschneidungen. Fehlt das, kann der Slicer nicht bestimmen, was innen und was außen ist. Die Folge sind fehlende Schichten, falsche Volumen und damit auch falsche Preise, denn Material- und Druckzeit hängen direkt vom Volumen ab. Häufige Ursachen sind Exporte aus Grafik- oder Sculpting-Programmen, zusammengesetzte Baugruppen und Löcher im Netz. Für die CNC-Bearbeitung ist ein STL-Netz ohnehin nur eingeschränkt geeignet, weil Bohrungen und Radien nur als Facetten vorliegen. Bitten Sie hier um eine STEP-Datei.

2. Zu dünne Wände und filigrane Details

Jedes Verfahren hat eine Mindestwandstärke. Als grobe Richtwerte gelten etwa 0,8 bis 1 mm beim FDM-Druck, rund 0,7 bis 1 mm beim SLS-Druck, etwa 0,8 mm bei gefrästen Metallteilen und eher 1,5 mm bei gefrästen Kunststoffen. Die genauen Werte hängen von Ihrer Maschine, dem Werkstoff und der Bauteilgröße ab. Im Spritzguss kommt hinzu, dass die Wandstärke möglichst gleichmäßig sein sollte, sonst drohen Einfallstellen und Verzug. Dünne Stege, kleine Pins und feine Schriftzüge sind die typischen Problemstellen.

3. Unrealistische Toleranzen

Viele Zeichnungen enthalten eine enge Toleranz für das ganze Teil, etwa ±0,01 mm, obwohl nur zwei Passungen funktional wichtig sind. Das treibt die Kosten stark nach oben oder ist mit dem gewählten Verfahren gar nicht erreichbar. Ein FDM-Druck liegt typischerweise eher im Bereich von einigen Zehntelmillimetern. Empfehlen Sie Ihren Kunden eine Allgemeintoleranz wie ISO 2768-m und enge Toleranzen nur an Funktionsflächen. Achten Sie bei der CNC-Bearbeitung außerdem auf scharfe Innenecken in Taschen: Ein Fräser ist rund, eine Innenecke ohne Radius lässt sich nur mit zusätzlichem Aufwand, etwa durch Erodieren, herstellen.

4. Fehlender Biegefreischnitt in der Blechbearbeitung

Endet eine Biegung an einer Kante ohne Freischnitt, wird das Material an dieser Stelle gestaucht oder reißt ein. Als Faustregel sollte der Freischnitt mindestens so breit wie die Blechdicke sein und etwas tiefer als Blechdicke plus Biegeradius reichen. Ebenso häufig sind zu kurze Schenkel, die sich auf der Abkantpresse nicht sauber auflegen lassen, und Bohrungen, die zu nahe an der Biegelinie liegen und sich beim Biegen verziehen. Ein Abstand von etwa dem Zweifachen der Blechdicke plus Biegeradius ist ein guter Ausgangswert.

5. Falsche Einheiten und Maßstab

Eine STL-Datei speichert keine Einheit. Wurde das Teil in Zoll konstruiert und in Millimetern gelesen, ist es 25,4-mal zu klein, im umgekehrten Fall 25,4-mal zu groß. Ähnliche Probleme gibt es bei DXF-Dateien für Laserschneiden und Wasserstrahlschneiden: falsche Einheiten, Bemaßungen und Schriftfelder in der Schneidebene, doppelte Linien oder offene Konturen. Ein kurzer Blick auf die Außenmaße beim Eingang der Datei verhindert die meisten dieser Fehler.

Checkliste: CAD-Dateien vor dem Angebot prüfen

Diese Checkliste können Sie direkt in Ihre Arbeitsvorbereitung übernehmen:

Dateiformat passend? STEP für CNC-Bearbeitung und Spritzguss, STL oder 3MF für 3D-Druck, DXF für flache Teile.
Außenmaße plausibel? Stimmen Länge, Breite und Höhe mit der Anfrage und dem Bauraum Ihrer Maschinen überein?
Netz geschlossen? Keine Löcher, keine nicht-mannigfaltigen Kanten, keine umgedrehten Normalen.
Mindestwandstärke eingehalten? Für Verfahren und Werkstoff geprüft.
Toleranzen realistisch? Allgemeintoleranz angegeben, enge Toleranzen nur an Funktionsflächen.
Innenecken und Bohrungen fertigbar? Radien passend zum Werkzeug, Bohrtiefen im Verhältnis zum Durchmesser sinnvoll.
Blech korrekt? Biegefreischnitte vorhanden, Schenkellängen ausreichend, Abstand von Bohrungen zur Biegung eingehalten, Blechdicke einheitlich.
DXF sauber? Geschlossene Konturen, keine doppelten Linien, keine Bemaßungen in der Schneidebene.
Werkstoff und Oberfläche angegeben? Ohne diese Angaben ist jede Kalkulation eine Schätzung.
Stückzahl bekannt? Sie bestimmt, wie stark Rüstkosten ins Gewicht fallen.

So bauen Sie die Prüfung in Ihren Ablauf ein

Die beste DFM-Prüfung ist die, die früh passiert. Drei Regeln haben sich in der Praxis bewährt:

Beim Eingang prüfen, nicht bei der Fertigung: Jede Datei wird geprüft, bevor ein Angebot rausgeht, nicht erst, wenn der Auftrag in der Werkstatt liegt.
Vorlagen für Rückfragen nutzen: Halten Sie kurze Textbausteine für die häufigsten Fehler bereit, etwa „Bitte senden Sie uns eine STEP-Datei” oder „Bitte geben Sie die Einheit an”.
Konstruktionsregeln veröffentlichen: Eine Seite mit Ihren Mindestwandstärken, Toleranzen und Blechregeln auf Ihrer Website reduziert fehlerhafte Anfragen und zeigt Kompetenz.

Weniger Zeit fürs Kalkulieren, mehr Bestellungen. Sehen Sie, wie SeekMake funktioniert.

Jetzt SeekMake ansehen

Wie SeekMake Ihnen hilft

SeekMake ist ein White-Label-Widget für Sofortangebote und Bestellungen, das Sie auf Ihrer eigenen Website einbinden, unter Ihrer Marke. SeekMake ist kein Marktplatz: Kundenbeziehung, Marke und Marge bleiben bei Ihnen. Für die DFM-Prüfung bedeutet das konkret:

So sieht das Sofortangebot auf Ihrer Website aus.

Prüfung beim Hochladen: Ihr Kunde lädt seine CAD-Datei hoch, zum Beispiel STL, STEP oder DXF für flache Teile. Die automatische Fertigbarkeitsanalyse von SeekMake prüft die Datei sofort, sodass mögliche Probleme sichtbar werden, bevor ein Auftrag entsteht.
3D-Vorschau im Browser: Kunde und Team sehen das Teil direkt als 3D-Modell. Falsche Einheiten oder ein völlig unerwartetes Bauteil fallen so auf einen Blick auf.
Preis nach Ihren Regeln: Werkstoff, Oberfläche und Stückzahl wählt der Kunde selbst. Der Preis basiert auf Ihren eigenen Regeln für Maschinenstundensätze, Rüstkosten, Mengenrabatte und Mindestbestellwert. Die KI-Preisberechnung ist laut SeekMake mit mehr als 10 Millionen realen Fertigungsteilen trainiert und erreicht rund 98 % Genauigkeit.
Anfragen per E-Mail: Mit „Email to Quote” leiten Sie eine Angebotsanfrage an ein Postfach weiter, und ein Angebotsentwurf wird automatisch erstellt.
Alles im Dashboard: Kunden, Angebote, Bestellungen, Maschinen und Werkstoffe verwalten Sie an einem Ort. Bezahlt wird über Ihr eigenes Stripe- oder PayPal-Konto.

Die Analyse zeigt, wo es Probleme gibt; die Korrektur der Konstruktion bleibt beim Kunden oder bei Ihrem Team. Der Vorteil liegt darin, dass dieses Gespräch vor dem Angebot stattfindet und nicht nach dem Fehlteil. Wie das in der Praxis aussieht, zeigt das Demo-Video.
